一種一體化活性炭粉廢水處理裝置，包括活性炭反應區和沉淀區，活性炭反應區包括射流曝氣系統，所述射流曝氣系統包括至少一個射流曝氣器和一臺水泵，水泵的進水口通過水管接到活性炭反應區的池腔下部，其出水口經管道連接射流曝氣器上端開口;在活性炭反應區與沉淀區相鄰處的上部設計有集水堰，導流筒上端與活性炭反應區內的集水堰底部相通，導流筒下端放置于沉淀區池體中央，填料層位于沉淀區中上部，排泥管一端位于泥斗的中心沉降區，另一端連接一臺污泥泵。本實用新型對水體的處理效果遠高于傳統活性炭過濾裝置，沉淀區使得粉末狀活性炭能夠進一步回流使用，因此能大幅降低廢水處理成本。

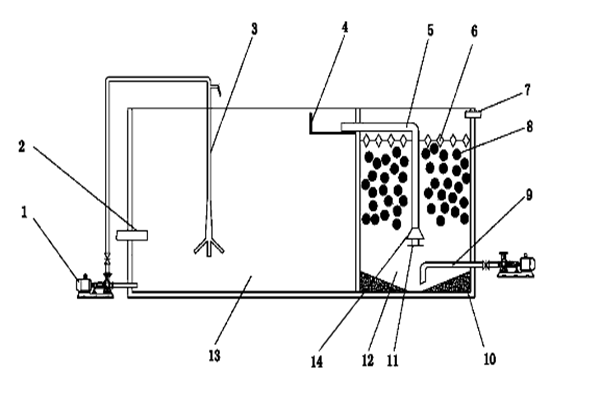

1.一種一體化活性炭粉廢水處理裝置，包括活性炭反應區(13)和沉淀區(12)，活性炭反應區(13)和沉淀區(12)由隔板分開;其特征在于：活性炭反應區(13)包括射流曝氣系統，所述射流曝氣系統包括至少一個射流曝氣器(3)和一臺水泵(1)，射流曝氣器(3)是一兩端開口的直管，其管身豎直，其管徑由上至下有兩次擴張，其下端管口沿管壁周向軸對稱設有聯通其管腔的多個側面噴嘴，其通過管道與水泵(1)出水口相連，在其上部設計有進氣歧管直接與外界聯通，工作時形成負壓;水泵(1)位于活性炭反應區外部，水泵(1)的進水口通過水管接到活性碳反應區的池腔下部，其出水口經管道連接射流曝氣器上端開口;在活性碳反應區與沉淀區相鄰處的上部設計有集水堰(4)，集水堰(4)上沿低于活性碳反應區內水位線;所述沉淀區(12)內設置有導流筒(5)、擋水板(11)、填料層(8)、濾水帽(6)和排泥管(9);導流筒(5)上端與活性碳反應區內的集水堰(4)底部相通，導流筒(5)下端放置于沉淀區池體中央，下端端頭部連接有喇叭口狀的擾流帽(14)，擾流帽下方連接有水平的擋水板(11);填料層(8)位于沉淀區中上部，其填料為塑料球狀填料;濾水帽(6)位于沉淀區上部;沉淀區底部為漏斗狀的泥斗(10)，排泥管(9)一端位于泥斗的中心沉降區，另一端連接一臺污泥泵，在沉淀區(12)和污泥泵之間的排泥管(9)上安裝有排泥閥。
傳統活性炭過濾裝置的壓力容器內都裝填有粗石英砂墊層，及由活性炭顆粒組成的炭床。傳統活性炭過濾裝置的水處理工作是通過壓力容器內的炭床來完成的，組成炭床的活性炭顆粒有非常多的微孔和巨大的比表面積，具有很強的物理吸附能力，水通過炭床時水中的有機污染物被活性炭顆粒有效的吸附。此外活性炭顆粒表面非結晶部分上有一些含氧官能團，能使通過炭床的水體中的有機污染物被活性炭有效的吸附。
傳統活性炭過濾裝置的炭床底部和頂部都需加鋪2～3厘米厚的海綿層，以阻止藻類等大顆粒雜質滲透入炭床，根據活性炭吸附所處理的水質不同，活性炭在使用一段時間后，如果過濾效果變差就要調換新的活性炭，海綿層也要定期更換，炭床中的活性炭顆粒必須進行熱再生和酸再生處理，因此傳統活性炭過濾裝置的污水處理成本很高。
實用新型內容:針對上述現有技術中存在的缺陷，本實用新型的目的是提供一種能降低污水處理成本的一體化活性炭廢水處理裝置。
為了實現上述目的，本實用新型采用的技術方案如下：一種一體化活性炭廢水處理裝置，包括活性炭反應區和沉淀區，活性炭反應區和沉淀區由隔板分開;其特征在于：活性炭反應區包括射流曝氣系統，所述射流曝氣系統包括至少一個射流曝氣器和一臺水泵，射流曝氣器是一兩端開口的直管，其管身豎直，其管徑由上至下有兩次擴張，其下端管口沿管壁周向軸對稱設有聯通其管腔的多個側面噴嘴，其通過管道與水泵出水口相連，在其上部設計有進氣歧管直接與外界聯通，工作時形成負壓;水泵位于活性炭反應區外部，水泵的進水口通過水管接到活性碳反應區的池腔下部，其出水口經管道連接射流曝氣器上端開口;在活性碳反應區與沉淀區相鄰處的上部設計有集水堰，集水堰上沿低于活性碳反應區內水位線;所述沉淀區內設置有導流筒、擋水板、填料層、濾水帽和排泥管;導流筒上端與活性碳反應區內的集水堰底部相通，導流筒下端放置于沉淀區池體中央，下端端頭部連接有喇叭口狀的擾流帽，擾流帽下方連接有水平的擋水板;填料層位于沉淀區中上部，其填料為塑料球狀填料;濾水帽位于沉淀區上部;沉淀區底部為漏斗狀的泥斗，排泥管一端位于泥斗的中心沉降區，另一端連接一臺污泥泵，在沉淀區和污泥泵之間的排泥管上安裝有排泥閥。
本實用新型活性碳反應區所使用的吸附材料為活性炭粉末，直接投放在活性炭反應區的水體中，對于等量的活性炭而言，活性炭顆粒越小則過濾面積越大，因此本裝置的活性炭過濾面積要遠大于相對傳統活性炭過濾裝置的炭床，再加上活性炭反應區內設有射流曝氣系統，對水體的處理效果遠高于傳統活性炭過濾裝置，能大幅提高水體中污染物的去除率，且活性炭反應區后設有沉淀區，使得粉末狀活性炭能夠進一步回流使用，增大活性炭的利用率，因此能大幅降低廢水處理成本。
